Solilock ver.3は、PLLの分周比などの設定データをマイコン(MSP430F1121A)に内蔵のフラッシュメモリに記憶してあります。
このマイコンのメモリを書き換えることでPLLの設定を変更出来ます。

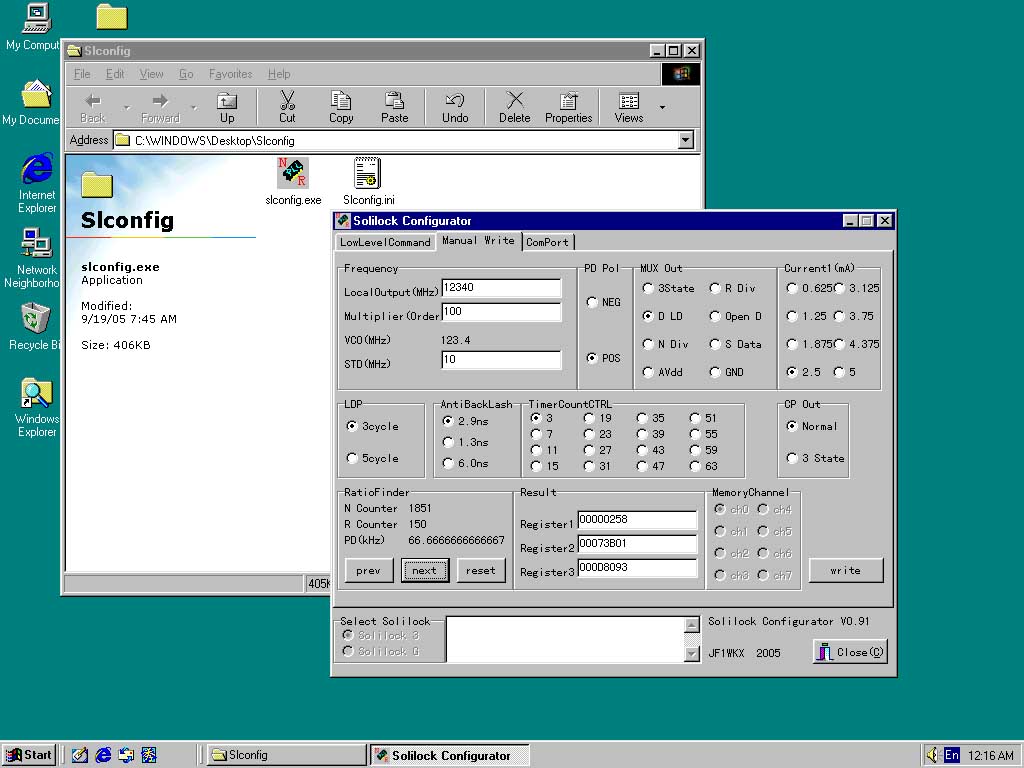

Solilock Configurator (slconfig.exe) は、Windowsパソコンからマイコンメモリを書き換えるプログラムです。

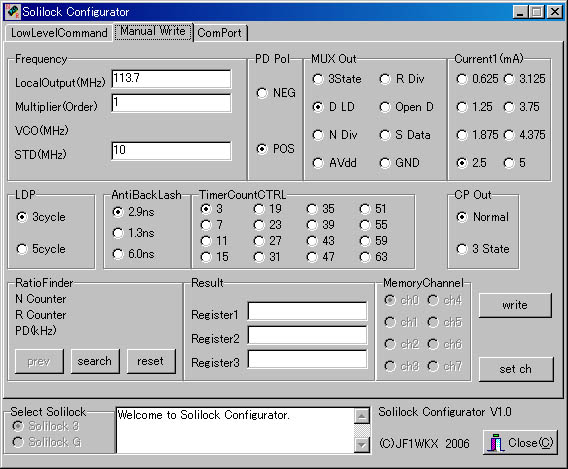

必要なlocal周波数(MHz)、逓倍数（逓倍しないときは１）、基準信号の周波数(MHz)，位相比較器の設定を選んで「Ratio Finder」のボタンを押すと分周比を探して候補を表示します。同時にPLL ICの設定データも求めます。
writeボタンを押すとSolilock3のマイコン(MSP430F1121A)のフラッシュメモリにデータを書き込みます。
ダウンロードしたプログラムを解凍して適当なフォルダーにコピーしてください。フォルダーには、前回起動時の設定データか自動的に書き込まれます。
Solilock Configurator (slconfig.exe)をダウンロードする。
判っている問題点
（１）Solilock3が接続されていないときに「write」ボタンを押すと応答が無くなることがある。
プログラムについて
開発はDelphi5で行いました。エラーチェックなどは大幅に省いてあります。注意してご使用ください。
通信コンポーネントには千々岩幸治さん作の「Delphi4用 RS-232C 通信コンポーネントVer2.3」を使わせて頂きました。
